商品説明

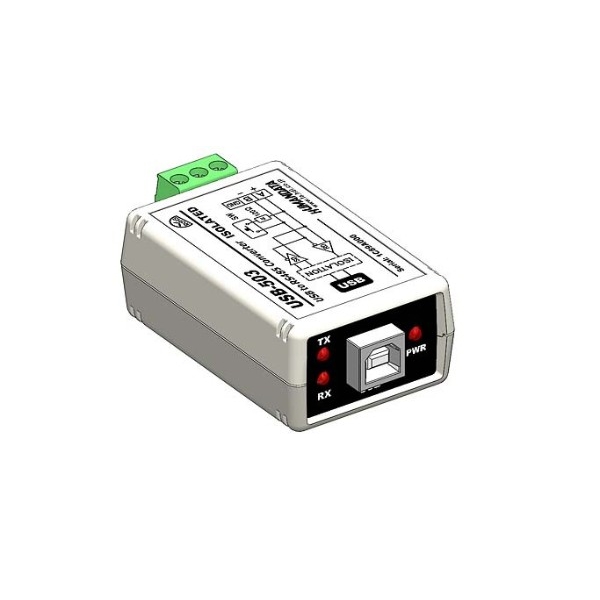

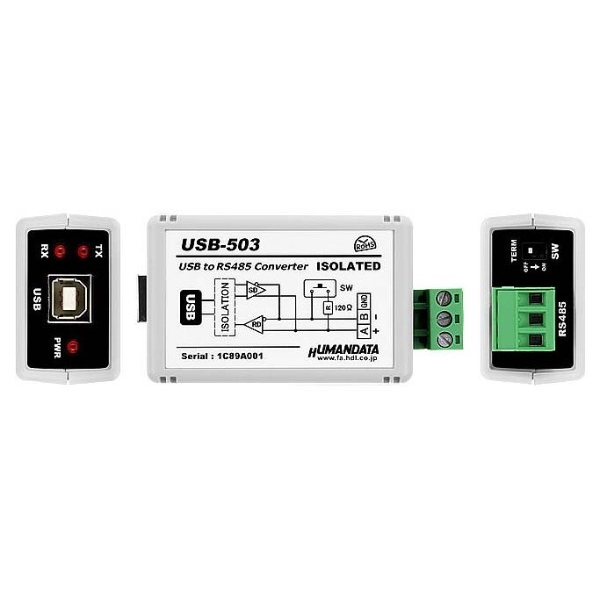

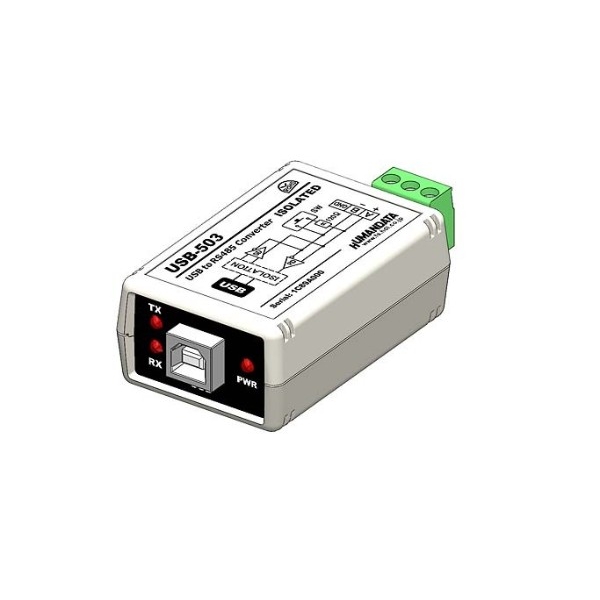

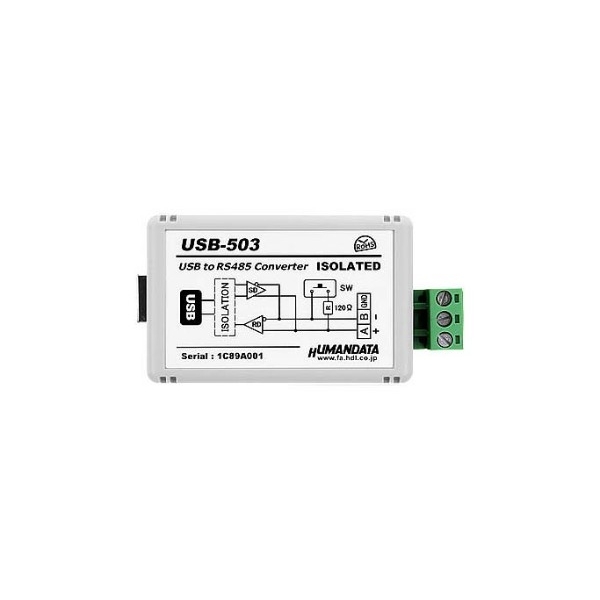

USB-503は、USBインタフェースから、RS485を使用することのできる変換器です。FA環境での使用にも安心して使える絶縁型です。もっとも一般的な仕様で、広範囲の用途にお使いいただけます。
[特長]
USBからRS485（半二重通信）の制御
絶縁型
USB側とRS485側は絶縁されています
2KV以上樹脂筐体で安心絶縁
耐ノイズ設計
最大250Kbpsまで対応
絶縁型ながら最大250Kbpsと高速ですカスタムボーレートに対応
標準的なボーレート以外に、特殊なボーレートの通信が可能です自動送信制御
使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になりますフェールセーフ機能内蔵
受信部にはフェールセーフ機能が内蔵しています終端抵抗設定スイッチ搭載

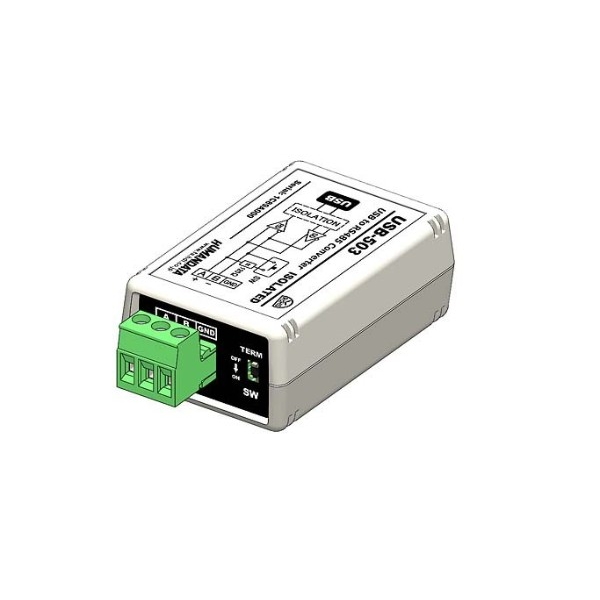

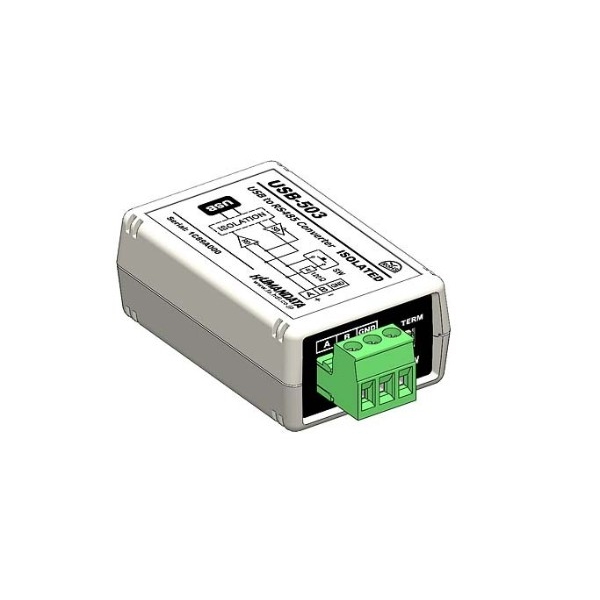

着脱式端子台を採用
配線をしたまま端子台が取り外しできます外部電源不要
USBコネクタから電源を供給しますので外部電源は不要ですRoHS指令の規制10物質不使用

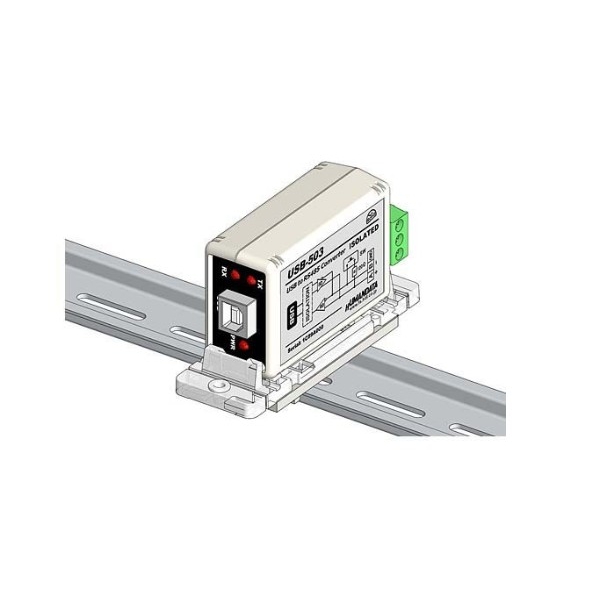

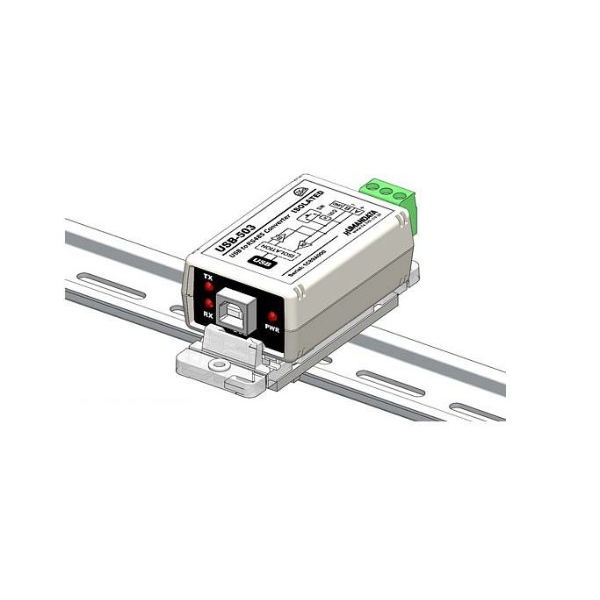

ネジ止め、35mm DINレール、マグネット取付具を用意（別売りアクセサリ）
商品属性
| 型番 | USB-503 |
|---|---|
| 電源電圧 | DC5V USBコネクタより供給（バスパワー） |
| 消費電流 | 80 mA以下 |
| 入出力仕様 | RS485 |
| ホストI/F | USB2.0 準拠 (Full Speed対応）、USB1.1でも使用可能 |
| RS422/485通信速度 | 300 bps～250 Kbps 絶縁型、カスタムボーレート可能 |
| データ長 | 7 または 8ビット |
| ストップビット | 1 または 2ビット |
| パリティチェック | 奇数、偶数、ノーパリティ |
| 受信用FIFOバッファ | 384 Bytes |
| 送信用FIFOバッファ | 128 Bytes |
| 絶縁方式 | 独立バス絶縁 |
| 絶縁耐圧 | バス間: 2KVDC 以上（設計値） |
| 搭載LSI | FT232BL |
| USBドライバ | 仮想COMポートドライバ |
| 対応OS | サポートOSページをご確認下さい https://www.fa.hdl.co.jp/jp/sportos.html |
| 表示LED | PWR：バスパワー表示LED、RX：受信データ表示LED、TX：送信データ表示LED |
| RS485 コネクタ | 3極端子台 |
| 使用温度範囲 | -10～60℃ |
| 使用湿度範囲 | 10～85%RH |
| 保存温度範囲 | -20～55℃ |
| 保存湿度範囲 | 10～85%RH |
| 耐ノイズ性 | 規定なし |
| 質量 | 約 70 [ｇ]（本体のみ） |
| 外形寸法 | 67 x 43.5 x 27 [mm]（突起物含まず） |
