商品説明

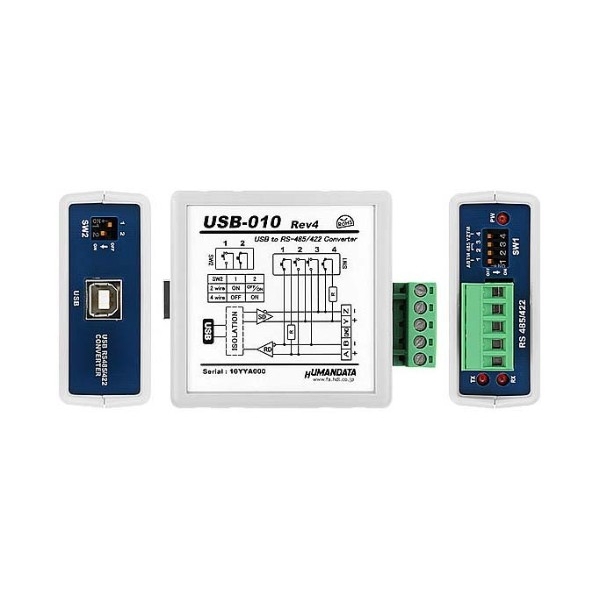

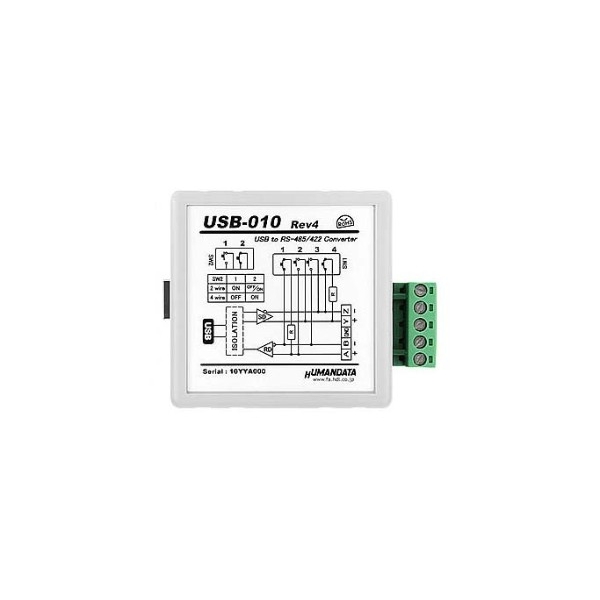

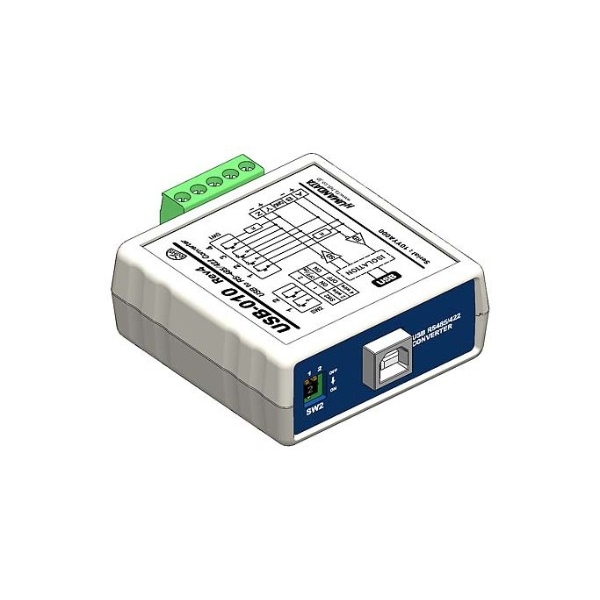

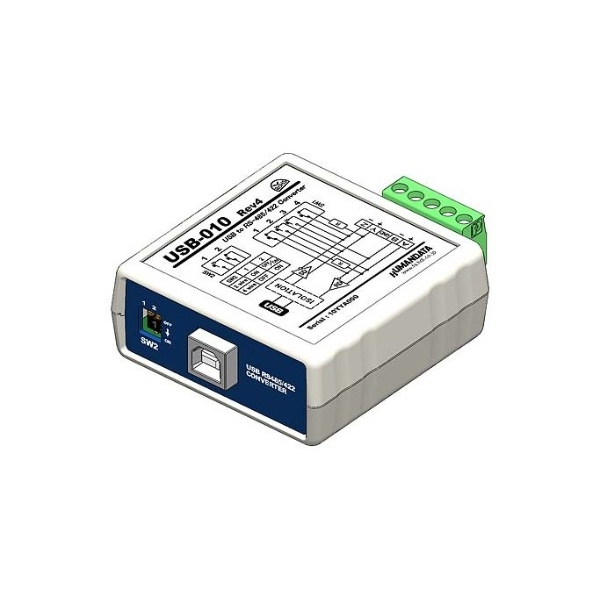

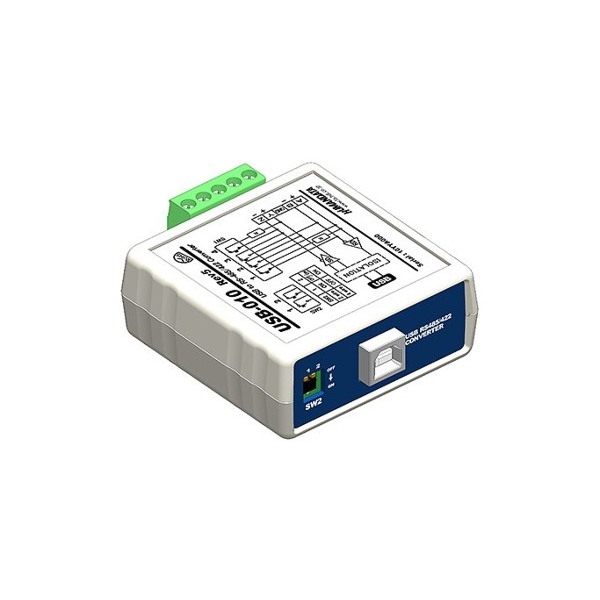

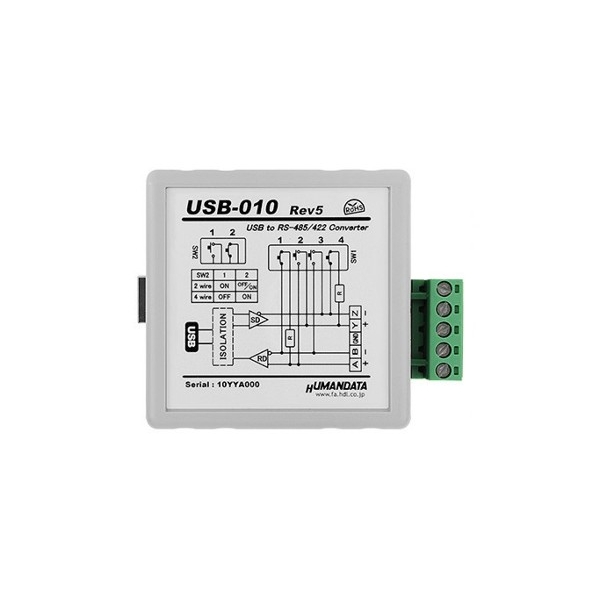

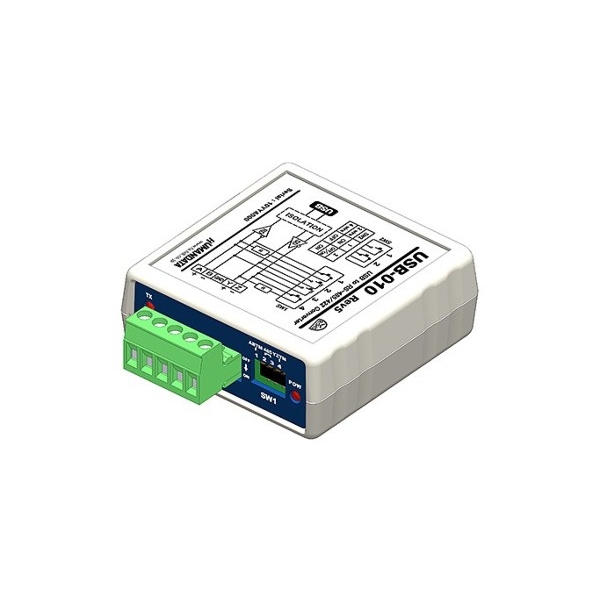

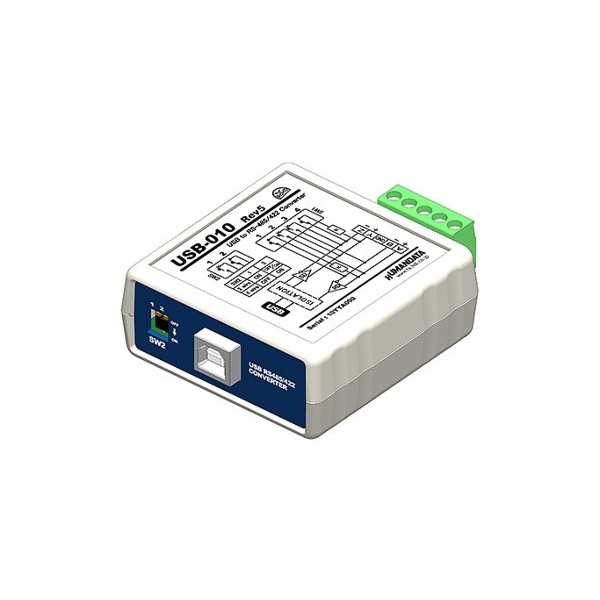

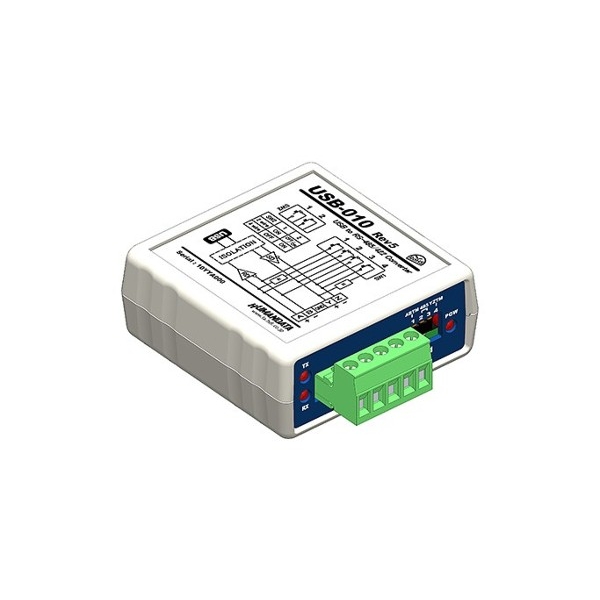

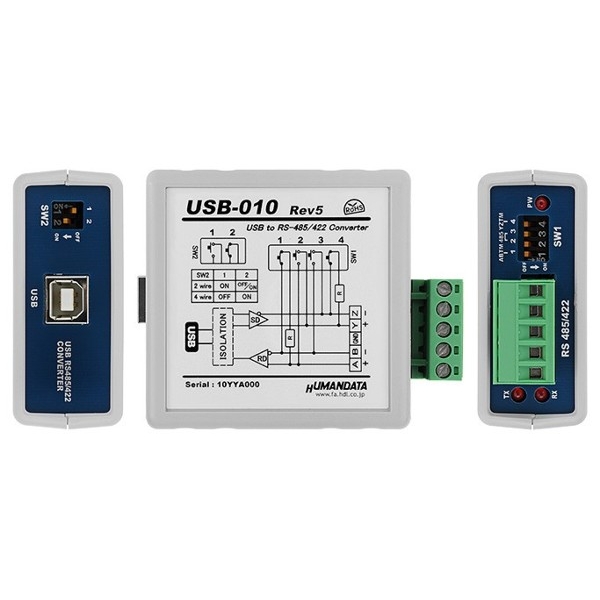

USB-010は、USBインタフェースから、RS485またはRS422インタフェースを利用するための変換器です。絶縁型でありながら、最大 12Mbpsまでの高速通信に対応しています。
[特長]
RS485とRS422に対応

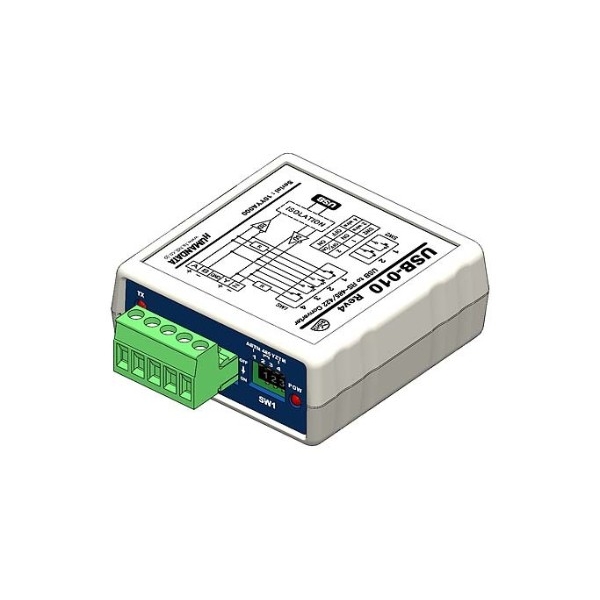

ディップスイッチにより、RS485とRS422に対応しています絶縁型
USB側とRS485/422側は絶縁されています(DC2000V)最大12Mbps(RS422)まで対応
絶縁型ながら超高速
16Mbpsまで対応可能なアイソレータを採用
RS422モード時最大 12Mbps ・ RS485モード時最大 6Mbps
高いボーレートでのご使用時にはデモ機などで充分にご検討ください。そのほか高速での通信条件はケーブルなどの条件の影響を受けます。また通信アプリケーションでは適切なエラー処理をおこなってください。
カスタムボーレートに対応
標準的なボーレート以外に、特殊なボーレートの通信が可能です
（6Mbps以上では8Mbpsと12Mbpsのみ設定が可能です。カスタムボーレートについてはデモ機でご評価いただくか、ご採用前にご相談ください）自動送信制御
使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になりますフェールセーフ機能内蔵

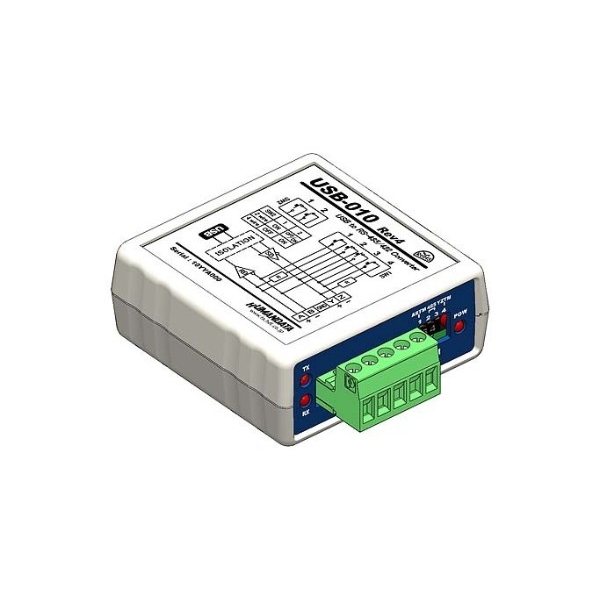

受信部にはフェールセーフ機能が内蔵しています着脱式端子台を採用
配線をしたまま端子台が取り外しできます外部電源不要
USBコネクタから電源を供給しますので外部電源は不要ですRoHS指令の規制10物質不使用

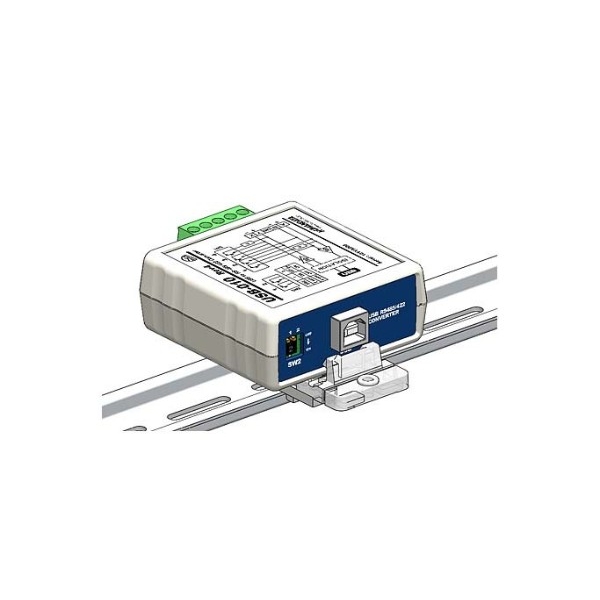

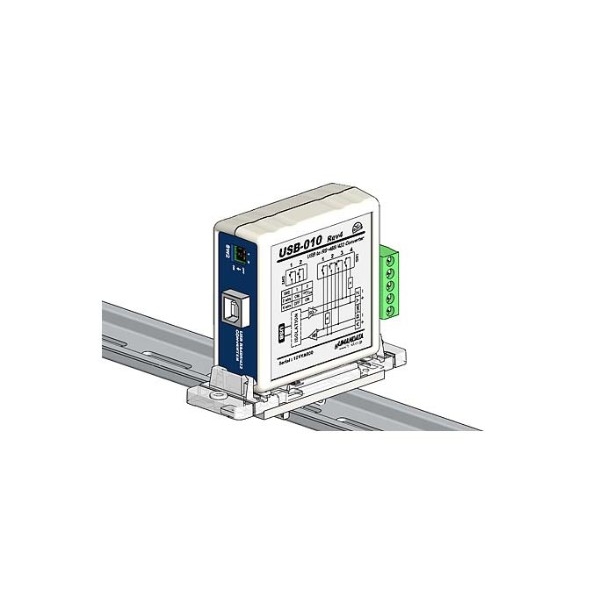

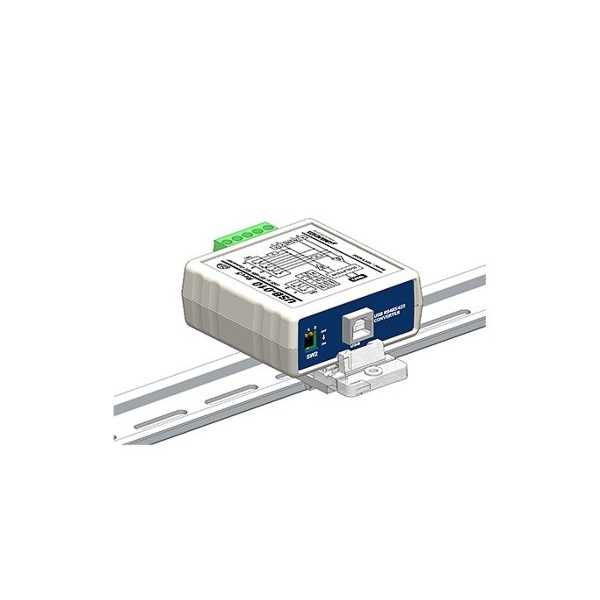

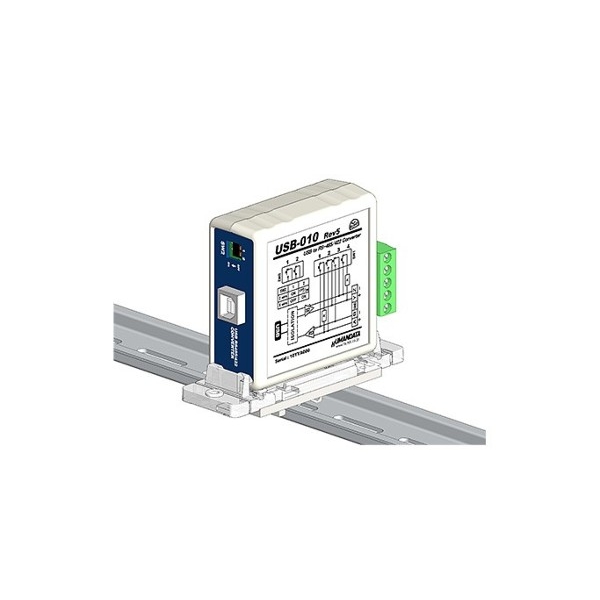

ネジ止め、35mm DINレール、マグネット取付具を用意（別売りアクセサリ）
商品属性
| 型番 | USB-010 |
|---|---|
| 電源電圧 | DC5V USBコネクタより供給（バスパワー） |
| 消費電流 | 100mA 以下 |
| 入出力仕様 | RS422/485 |
| ホストI/F | USB2.0準拠 Hi-Speed対応 (480Mbps) |
| RS422/485通信速度 | 300～6M/8M/12M bps 絶縁型、カスタムボーレート可能 |
| データ長 | 7 または 8ビット |
| ストップビット | 1 または 2ビット |
| パリティチェック | 奇数、偶数、ノーパリティ |
| 受信用FIFOバッファ | 4096 Bytes |
| 送信用FIFOバッファ | 4096 Bytes |
| 絶縁方式 | 独立バス絶縁 |
| 絶縁耐圧 | DC2000V（設計値） |
| 搭載LSI | FT2232H |
| USBドライバ | 仮想COMポートドライバ |
| 対応OS | サポートOS一覧ページをご確認下さい。https://www.fa.hdl.co.jp/jp/sportos.html |
| 表示LED | POW：バスパワー表示LED、RX：受信データ表示LED、 TX：送信データ表示LED |
| コネクタ | PHOENIX CONTACT社製 端子台 5PIN |
| 使用温度範囲(*1) | -20～60℃ (*1)仕様より5℃広い範囲で設計評価しています |
| 使用湿度範囲 | 30～85%RH |
| 保存温度範囲 | -20～55℃ |
| 保存湿度範囲 | 30～85%RH |
| 耐ノイズ性 | 規定せず |
| 規格など | 規定せず |
| 質量 | 約 80 [ｇ]（本体のみ） |
| 外形寸法 | 67 x 67 x 28 [mm] |
