商品情報
| 商品コード | LNX-210A-W24 |
|---|---|
| メーカー型番 | LNX-210A-W24 |
| メーカー名 | ヒューマンデータ |
| サプライヤ名 | ヒューマンデータ |
| 取付様式 | - |
| パッケージ/ケース | 1 |
| 梱包形態 | - |
| 製品ステータス | アクティブ (受注後3日以内に出荷) |
在庫情報
(2024/12/19)
| 在庫状況 | 1 個 |
| 最低発注数量 | 1 |
| 最小発注単位 | 1 |
| 出荷梱包単位 |
| 購入数量 | 単価(JPY)(税抜) |
|---|---|
| 1 ~ | 115,000円 |
購入確認
お届けについて
2~3営業日以内に出荷いたします。
商品説明

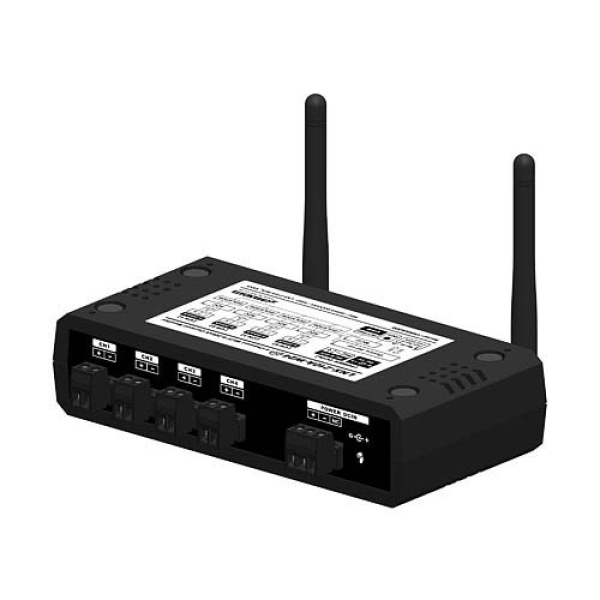

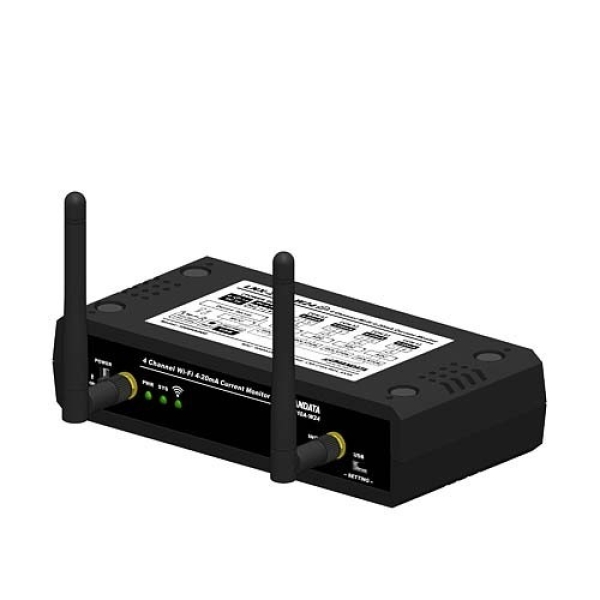

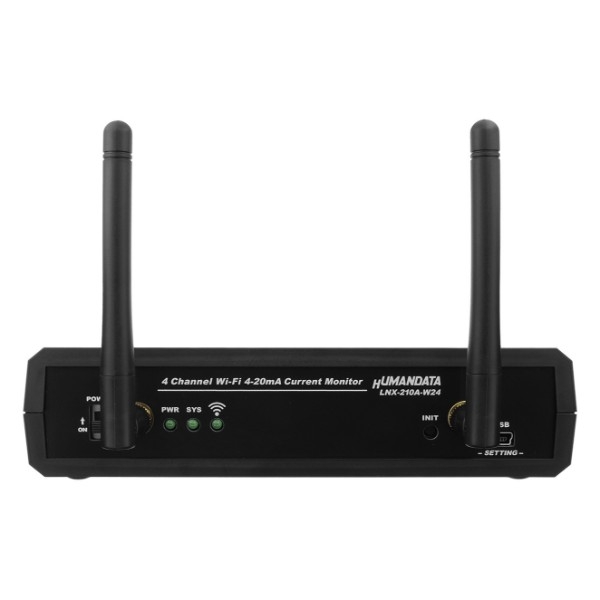

LNX-210A-W24は、Wi-Fi経由で4チャネルの4-20mA信号を測定できる電流モニタです。各チャネル間はそれぞれ独立して絶縁されています。
チャネル毎にADコンバータを搭載しており4チャネル同時測定が可能です。
電源はDC8～30Vのワイド電源入力が可能で、制御盤などでよく使用されるDC24V電源から供給することができます。
付属のACアダプタから電源を供給することもできます。
付属のアプリケーション LNX-210A C-Monitor を利用することで遠隔地のコンピュータ上で測定結果やスケーリング値、チャート表示などが可能です。
専用の制御コマンドを利用することで独自のアプリケーションから4-20mAを測定することもできます。
※各国の電波法の認証が必要なため、海外では使用できません
[特長]
4チャネルの4-20mAの測定結果をWi-Fi経由で取得
測定可能範囲 0～22.5mA
測定精度 ±0.3%FS
各チャネル間は独立して絶縁（絶縁耐圧：DC2500V）
付属のアプリケーションにより電流値、スケーリング値、チャート表示などが可能
専用の制御コマンドを利用することでお客様独自のアプリケーションから4-20mAを測定可能

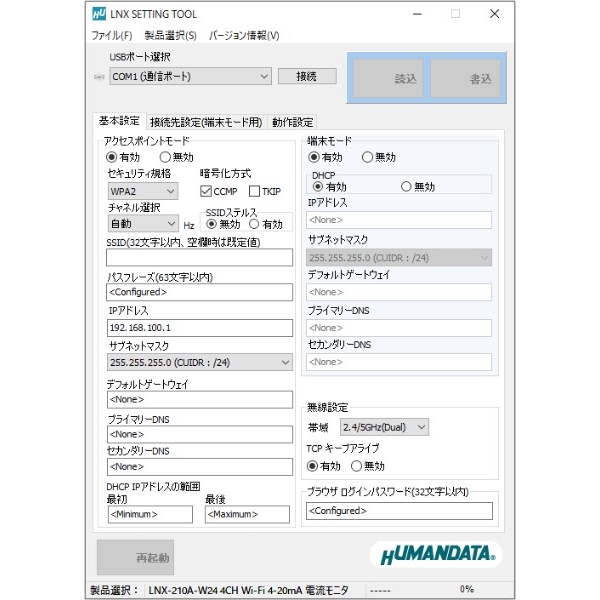

本体設定はオリジナルの設定ツールによりUSB経由で簡単設定
・機器交換時もバックアップデータにより簡単復旧
・設定データをメール添付などで遠隔地に送付が可能
・設定するIPアドレスに制限なし（セグメント外でも設定可能）
・設定のバックアップや記録が、設定ファイルの保存により容易
電源 DC8～30Vのワイド電源入力または付属のACアダプタから供給
耐ノイズ設計
樹脂筐体で安心絶縁

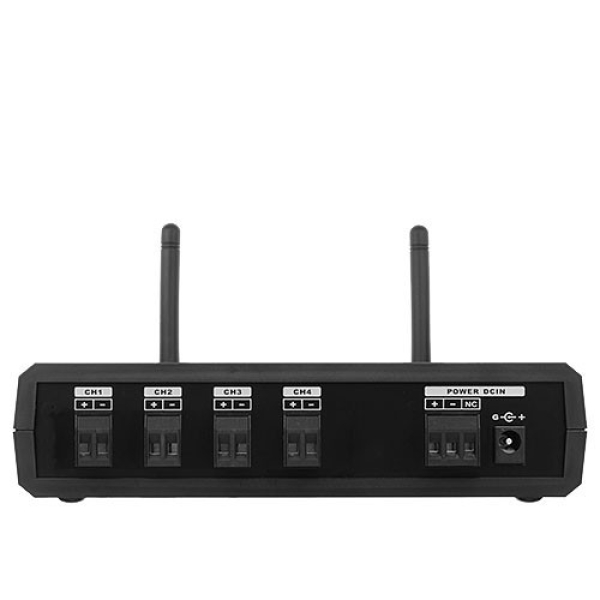

着脱式端子台を採用
配線をしたまま端子台が取り外し可能ミニUSBケーブル1.0m長 付属 (本体設定用)
ACアダプタ（DC5V）付属
外形寸法 165×80.5×39 [mm] （突起部含みません）
RoHS指令の規制10物質不使用
[アプリケーション概要]
LNX-210A-W24に付属のアプリケーション(LNX-210A C-Monitor)により、パソコンで高精度の4-20mA信号モニタとして利用することができます。
またスケーリング（単位換算）、チャート表示、ロギング等が可能です。
専用コマンドを用意していますのでTera Termや独自のアプリケーションからも簡単に電流測定ができます。
※対応OSは、Windows 11/10/8.1/8/7 (32/64bit)です。
商品属性
| 型番 | LNX-210A-W24 |
|---|---|
| 電源 | DC8～30V または付属ACアダプタから供給 |
| 電源コネクタ | 着脱式端子台 3極/3.5mmピッチ Molex製：型式39520-0003 |
| 消費電流 | 150mA以下(DC24V供給時) |
| [Wi-Fi] インターフェース | IEEE 802.11 a/b/g/n準拠、デュアルバンド2.4 GHz / 5 GHz |
| [Wi-Fi] セキュリティ | WPA/WPA2-PSK、CCMPとTKIPの暗号化 ※WEP (40/128bit)、WPA2 Enterprise (IEEE 802.1x) はオプション |
| [Wi-Fi] 周波数レンジ | 2.412～2.484GHz（20MHz チャネル）、5.18～5.845GHz（20/40MHz チャネル） |
| [Wi-Fi] 伝送速度 | ・IEEE 802.11 a/b/g： 54Mbps、・IEEE 802.11 n： MCS7 |
| [Wi-Fi] 変調方式 | ・IEEE 802.11 a/g/n： OFDM方式、・IEEE 802.11 b： DSSS方式 |
| [Wi-Fi] 送信レベル | ・IEEE 802.11a： 15±2 dBm、・IEEE 802.11b： 17±2 dBm、・IEEE 802.11g： 15±2 dBm、・IEEE 802.11n (2.4GHz)： 15±2 dBm、・IEEE 802.11n (5GHz)： 13±2 dBm ※屋内目安：10m程度 |
| [Wi-Fi] 通信プロトコル | TCP/IP |
| [Wi-Fi] 同時接続台数 | 4台 ※マルチ接続対応 |
| 電流入力コネクタ | 着脱式端子台 2極/3.5mmピッチ ×4 Molex製：型式 39520-0002 |
| チャネル数 | 4 |
| 測定可能範囲 | 0～22.5mA |
| 測定精度 | ±0.3%FS以下 |
| 分解能 | 24bit A/D |
| サンプリング周期 | 10ms ～ 10min ※コマンドにより設定可能 |
| 入力抵抗 | 200Ω/チャネル |
| 絶縁方式 | 独立バス絶縁 |
| チャネル間絶縁耐圧 | DC2500V ※設計値 |
| 搭載LSI | 汎用マイコン |
| 質量 | 約 300 [ｇ]（本体のみ） |
| 外形寸法 | 165×80.5×39 [mm]（突起物含まず） |
