商品情報
| 商品コード | LNX-101W |
|---|---|
| メーカー型番 | LNX-101W |
| メーカー名 | ヒューマンデータ |
| サプライヤ名 | ヒューマンデータ |
| 取付様式 | - |
| パッケージ/ケース | 1 |
| 梱包形態 | - |
| 製品ステータス | アクティブ (受注後3日以内に出荷) |
在庫情報
(2024/11/19)
| 在庫状況 | 2 個 |
| 最低発注数量 | 1 |
| 最小発注単位 | 1 |
| 出荷梱包単位 |
| 購入数量 | 単価(JPY)(税抜) |
|---|---|
| 1 ~ | 31,500円 |
購入確認
お届けについて
2~3営業日以内に出荷いたします。
商品説明

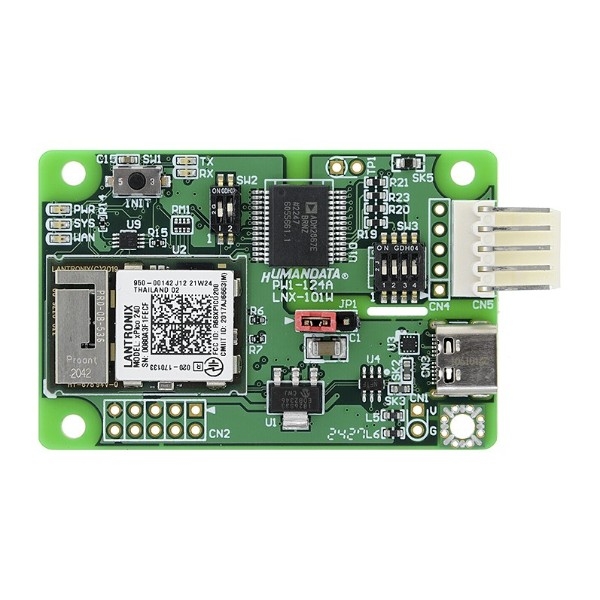

LNX-101Wは、Wi-Fiを介して離れた場所にあるRS-485/422機器と通信可能な絶縁型変換ボードです。Lantronix社製のデバイスサーバ (xPico240 LGA内蔵アンテナタイプ) を搭載しています。デュアルバンド（2.4GHz/5GHz） IEEE 802.11a/b/g/nの無線規格に対応し、様々なWi-Fi環境下で使用することができます。同時に最大4台までのマルチ接続に対応しており、複数台のPCやタブレットからRS-485/422機器と通信ができます。
また複数台のLNX-101Wをトンネリング接続することで、RS-485/422機器同士の無線化や延長目的で使用することもできます。

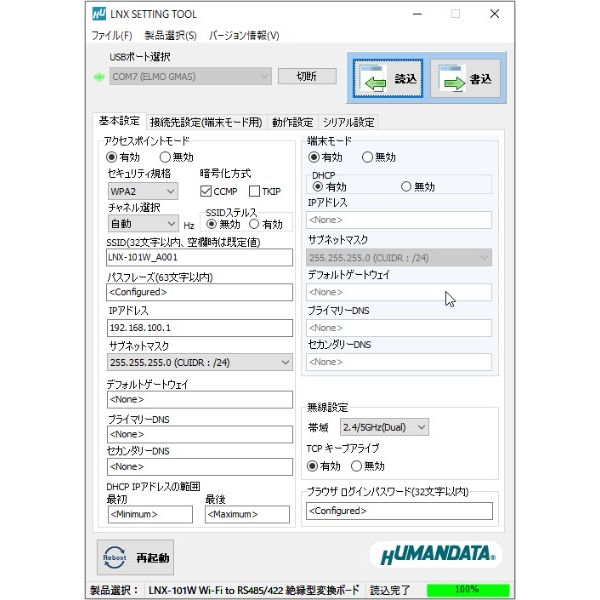

Wi-Fiやシリアル通信などの各種設定は、弊社オリジナルの設定ツール (LNX SETTING TOOL) を使ってUSB経由で設定することができます。設定データのバックアップ、インポートも可能で、複数台の機器を順次設定する場合も迅速に設定することができます。
※各国の電波法の認証が必要なため、海外では使用できません
[特長]
RS-485/422をWi-Fiに変換する絶縁型変換ボード
同時に最大4台までのマルチ接続に対応
複数台のLNX-101Wを設置し、PCを介さずにトンネリングモードで接続が可能
専用アプリケーションによりUSB経由で機器設定が簡単
機器交換時もバックアップデータにより簡単復旧
設定データをメール添付などで遠隔地に送付が可能
設定するIPアドレスに制限が無い（セグメント外でも設定可能）
設定のバックアップや記録が、設定ファイルの保存により容易
カスタムボーレートに対応
標準的なボーレート以外に、特殊なボーレートの通信が可能です電源はUSBバスパワーより供給
ピンヘッダー (未実装) から外部電源(DC5V)供給可能コンパクトな基板タイプ 58 x 38 [mm]
小ロットOEM可能
RS-485/422接続用ハーネス (約200mm) 付属
USB Type-Cケーブル (1.0m) 付属
RoHS指令の規制10物質不使用
[接続例]
■LNX-101W単独使用（端末モード）
Wi-Fiルータなどのアクセスポイントを経由してPCから離れた場所のRS-485/422機器と通信ができます
■複数台使用（アクセスポイントモード＋端末モード）
製品内蔵のアクセスポイント機能を使って離れた場所のRS-485/422機器と通信ができます
■LNX-101W同士をトンネリング接続
PCの介在なしにLNX-101W 同士を接続し、RS-485/422機器の無線化、延長ができます
商品属性
| 型番 | LNX-101W |
|---|---|
| 電源 | USBバスパワー ※ピンヘッダー（未実装）から 外部電源（DC5V）供給可能 |
| 消費電流 | 500mA以下 |
| [Wi-Fi] インターフェース | ・IEEE 802.11 a/b/g/n準拠、デュアルバンド2.4 GHz / 5 GHz |
| [Wi-Fi] セキュリティ | WPA/WPA2-PSK、CCMPとTKIPの暗号化 ※WEP (40/128bit) 、WPA2 Enterprise (IEEE 802.1x) は オプション |
| [Wi-Fi] 周波数レンジ | 2.412～2.484GHz（20MHz チャネル）、5.18～5.845GHz（20/40MHz チャネル） |
| [Wi-Fi] 伝送速度 | ・IEEE 802.11 a/b/g： 54Mbps、・IEEE 802.11 n： MCS7 |
| [Wi-Fi] 変調方式 | ・IEEE 802.11 a/g/n： OFDM方式、・IEEE 802.11 b： DSSS方式 |
| [Wi-Fi] 送信レベル | ・IEEE 802.11a： 15±2 dBm、・IEEE 802.11b： 17±2 dBm、・IEEE 802.11g： 15±2 dBm、・IEEE 802.11n (2.4GHz)： 15±2 dBm、・IEEE 802.11n (5GHz)： 13±2 dBm ※屋内目安：10m程度 |
| [Wi-Fi] 通信プロトコル | DHCPクライアント、サーバ 、IPv4のTCP/IP、UDP/IP、ARP、ICMP 自動IP、DNS、SNMP v1/v2 ※IPv6はオプション |
| [Wi-Fi] 同時接続台数 | 4台 ※マルチ接続対応 |
| シリアルインタフェース | RS-485/422 2線式または4線式 ※内部回路とDC5000V絶縁 ESD保護 |
| RS-485/422コネクタ | 5046-05A Molex社製：5極、2.5mmピッチ |
| 通信速度 | 9,600 bps～4 Mbps ※カスタムボーレート対応 |
| データ長 | 7 または 8ビット |
| ストップビット | 1 または 2ビット |
| パリティ | 奇数、偶数、ノーパリティ |
| 本体設定用USBコネクタ | USB Type-C メス |
| 本体設定方法 | 専用アプリケーション： LNX SETTING TOOL ※Webブラウザからの設定はオプション |
| 質量 | 約 20 [ｇ]（本体のみ） |
| 外形寸法 | 58 x 38 [mm]（突起含まず） |
もっと詳しい説明はこちら
