商品情報
| 商品コード | CCG15-24-12D |
|---|---|
| メーカー型番 | CCG15-24-12D |
| メーカー名 | TDKラムダ |
| サプライヤ名 | 岡本無線電機株式会社 |
| 取付様式 | |
| パッケージ/ケース | |
| 梱包形態 | |
| 製品ステータス | 取り寄せ品 |
在庫情報
| 在庫状況 | 取り寄せ品 |
| 最低発注数量 | 1 |
| 最小発注単位 | 1 |
| 出荷梱包単位 |
| 購入数量 | 単価(JPY)(税抜) |
|---|---|
| 1 ~ | 3,501円 |
購入確認
お届けについて
標準納期：２ヶ月
商品説明

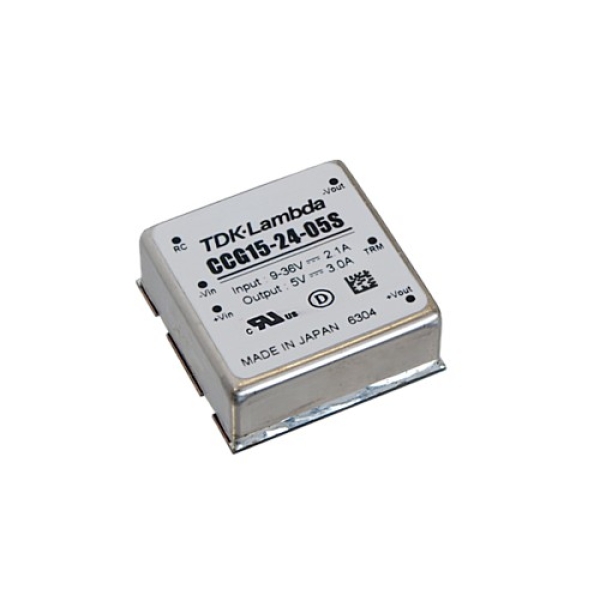

●小型化：1×1インチの形状で30W出力を実現
実装面積が従来製品比：約50％に小型化
（業界最小クラス）
●広い入力電圧範囲：
9 ～ 36VDC入力タイプと18 ～ 76VDC入力タイプを
ラインアップ
従来製品比約2倍の入力電圧範囲に拡大
●ノイズを考慮した６面シールド構造
金属ケースに加え、底面にも基板銅箔によりシールド
● 高効率： 91%（CCG30-48-15S）、
92%（CCG30-48-15D）
●広い動作周囲温度：-40℃～＋85℃
●耐電圧：DC1,500V（1分間）
入出力間の耐電圧を確保することで、安全性を向上
●業界標準、フットプリント対応
定格入力電圧[DC] 12/24Vdc
入力電圧範囲[DC] 9～36Vdc
効率 89% Typ.
定格出力電圧[DC] +12Vdc -12Vdc
出力電圧範囲[DC] 固定 固定
最大出力電流 0.65A 0.65A
最大リップルノイズ 95mV 95mV
最大出力電力 15.6W
耐電圧1 入力 - ケース: 1000VDC: 1min.
耐電圧2 入力 - 出力: 1500VDC: 1min.
耐電圧3 出力 - ケース: 1000VDC: 1min.
動作温度範囲 -40～85°C
絶縁/非絶縁 絶縁
安全規格(認定) UL60950-1CSA C22.2 No.60950-1EN60950-1UL62368-1CSA62368-1EN62368-1
